Absturzsicherheitszaun
Typ FA-Plus-AS
Doppelstabgitterzaunsystem als Absturzsicherung
Bei einer Absturzsicherung handelt es sich um eine Vorrichtung zum Schutz gegen Absturz an Rampen, Podesten oder Abhängen, die sich mehr als 1,00 m über dem Boden befinden. Die notwendigen Anforderungen kann ein einfacher Doppelstabgitterzaun nicht erfüllen.
Der Aufbau des Zaunsystems

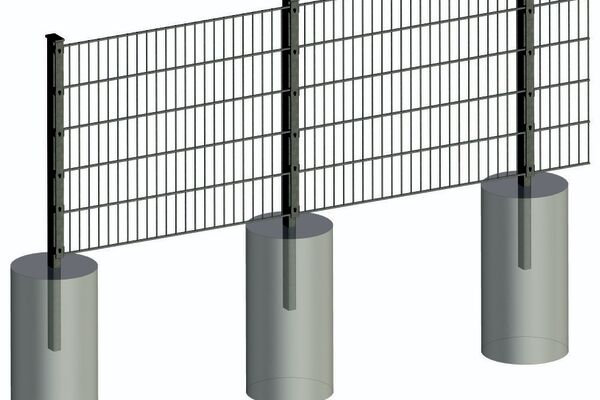

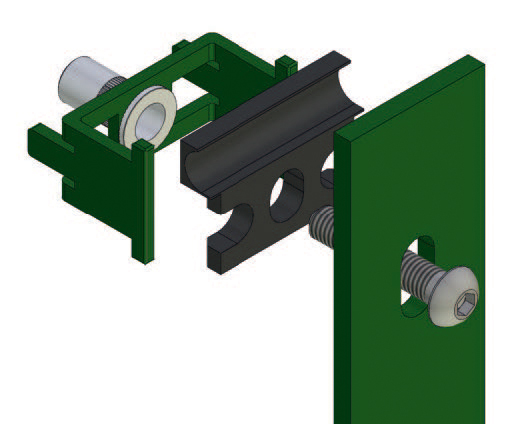

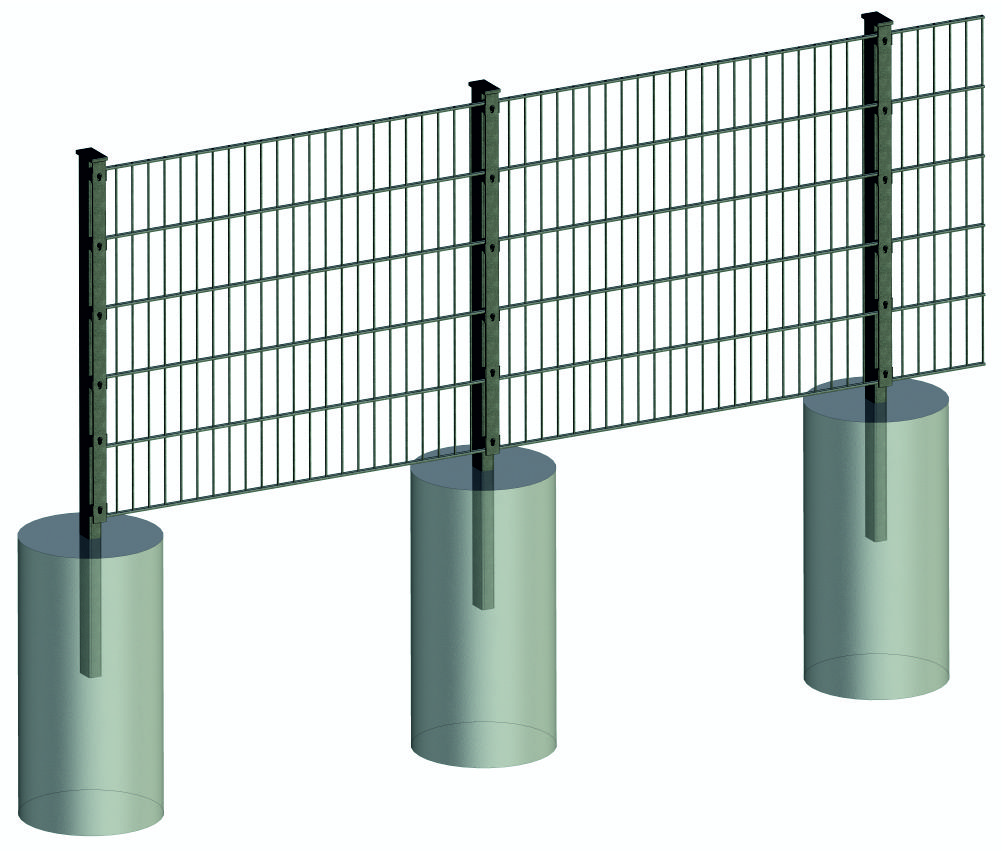

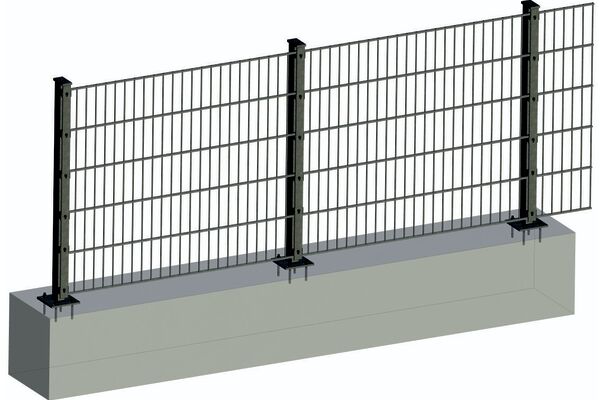

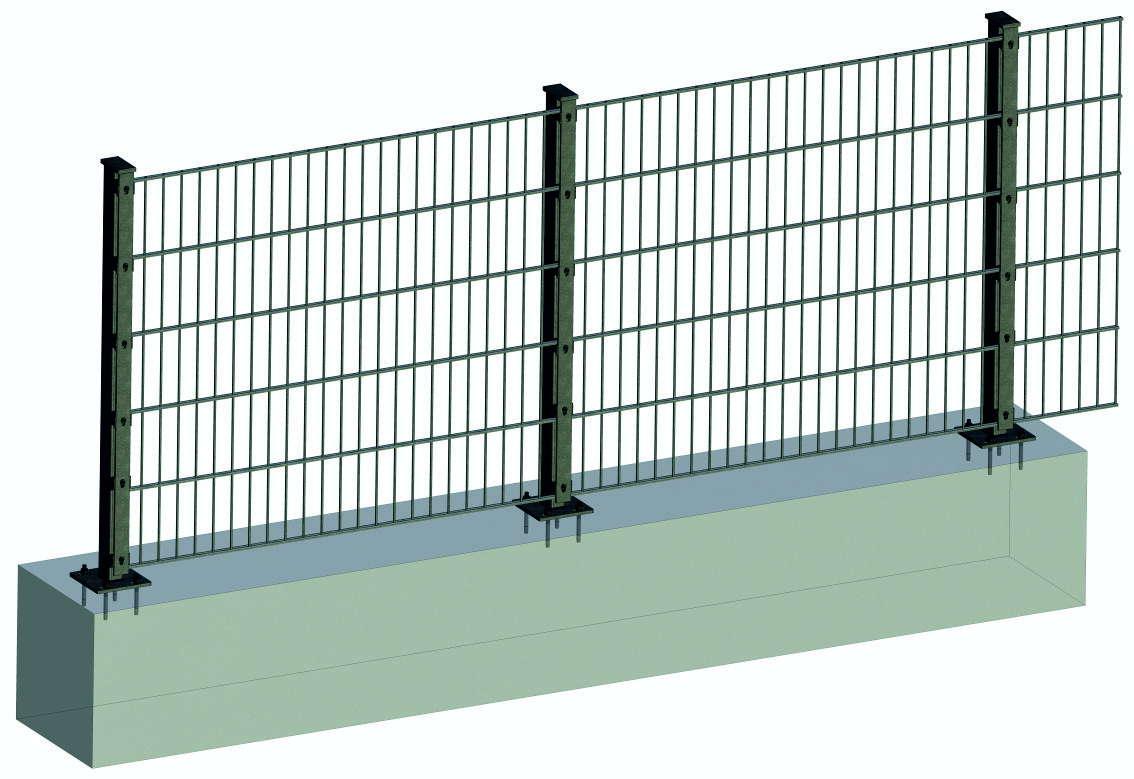

Der Zaun für eine Absturzsicherung besteht aus einer Doppelstabmatte Premium Typ S (8/6/8) und Profilrohrpfosten Typ FA-Plus. Am Pfosten sind alle 200 mm ein Metallauflagebock mit einem speziellen Dämmelement und einer eingenieteten Gewindehülse montiert. Der Pfosten wird mit einem Pfostenabstand von 1,25 m montiert. Die Befestigung der Pfosten kann wahlweise durch Einbetonieren oder alternativ durch Aufdübeln mit Fußplatte auf ein statisch ausreichendes Betonfundament erfolgen. Für den Absturzsicherheitszaun muss auf Basis einer Gefährdungsanalyse eine statische Berechnung zu Grunde gelegt werden.
- Zaunhöhe: ab 1,00 bis 2,00 m
- Gittermatten: Doppelstabmatte Typ Premium S (8/6/8)
- Maschenweite: 25/200 mm
- Pfostenabstand: 1250 mm
- Pfostenfundament ab 40 cm Durchmesser, Tiefe 80 cm
- Gitterbreite: ca. 2510 mm
- Pfosten: Profilstahl ab RR 60/40/3 mm
- Pfosten-Typ: FA-Plus-AS
Die Pfosten Typ FA-Plus-AS sind auf Anfrage auch mit einer Bodenplatte bzw. L-Winkel-Bodenplatte 120x120x8 mm erhältlich.
Alle Stahlteile sind feuerverzinkt nach DIN EN ISO 1461 oder feuerverzinkt nach DIN EN ISO 1461 und zusätzlich pulverbeschichtet in
Standardfarbe
RAL 6005 | RAL 7016
Alle anderen RAL- oder DB-Farbtöne sind auf Anfrage möglich.
