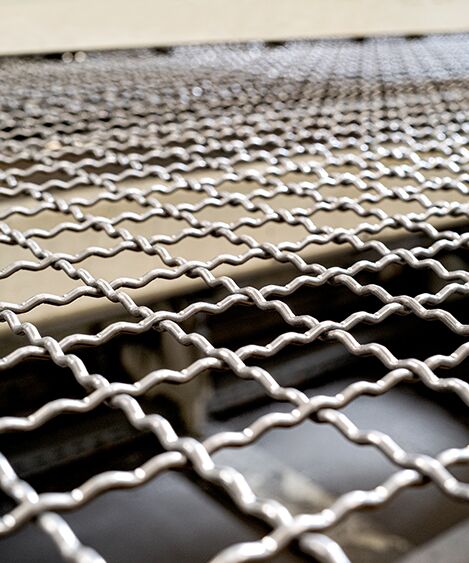

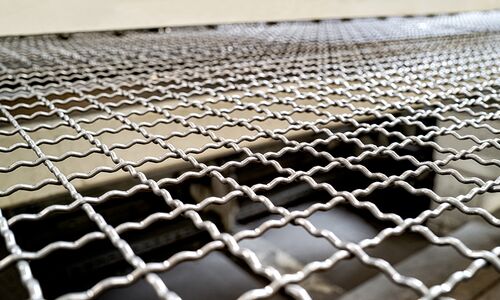

Wellengitter

Wellengitter kommen in nahezu allen Industriezweigen zum Einsatz. Um den speziellen Ansprüchen gerecht zu werden, können unterschiedlichte Kombinationen von Maschenweite, Drahtdurchmessern und Werkstoffen produziert werden.

Technische Beschreibung
  • Gitterbreite von 400 mm bis 2.200 mm
  • Gitterlänge von 300 mm bis 7.000 mm
  • Maßtoleranzen in Länge und Breite von 0/+ 40 mm Maschenweite (handelsüblich)
  • Auf Anfrage Fixmaße mit Toleranzen von +/- 2 mm in Länge und Breite

Detail Informationen

­

Technische Details

Maschenweite x
Durchmesser in mm		 blank verzinkt Edelstahl (1.4301)
8 x 1,6   1.000 x 2.000
    1.250 x 2.500
    2.000 x 2.500
10 x 1,8 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
  1.500 x 3.000   1.500 x 3.000
  2.000 x 3.000 2.000 x 3.000 2.000 x 3.000
    1.250 x 2.500
12 x 2,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
15 x 2,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
15 x 2,5   1.000 x 2.000
16 x 3,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
    1.500 x 3.000
20 x 2,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
20 x 2,5 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
    1.400 x 2.500
20 x 3,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
20 x 4,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
25 x 2,5 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
25 x 3,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
    1.500 x 3.000
30 x 3,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
  1.250 x 2.500 1.250 x 2.500 1.250 x 2.500
    1.500 x 3.000
    2.000 x 2.500
  2.000 x 3.000
  2.000 x 5.000
30 x 4,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
    1.500 x 3.000
    2.000 x 3.000
40 x 3,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
40 x 4,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
  1.250 x 2.500 1.250 x 2.500 1.250 x 2.500
  1.500 x 3.000 1.500 x 3.000 1.500 x 3.000
  2.000 x 2.000 2.000 x 2.000
  2.000 x 2.500 2.000 x 2.500
  2.000 x 3.000 2.000 x 3.000
  2.000 x 5.000 2.000 x 5.000
40 x 5,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
    1.250 x 2.500
  2.000 x 3.000 2.000 x 3.000 2.000 x 3.000
  2.000 x 5.000
50 x 4,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
  1.250 x 2.500
    1.500 x 3.000
  2.000 x 3.000 2.000 x 3.000
  2.000 x 5.000 2.000 x 5.000
50 x 5,0 1.000 x 2.000 1.000 x 2.000 1.000 x 2.000
  2.000 x 2.500 2.000 x 2.500
  2.000 x 3.000 2.000 x 3.000
  2.000 x 5.000 2.000 x 5.000
