Gabionen-Steinwand

Typ EDG

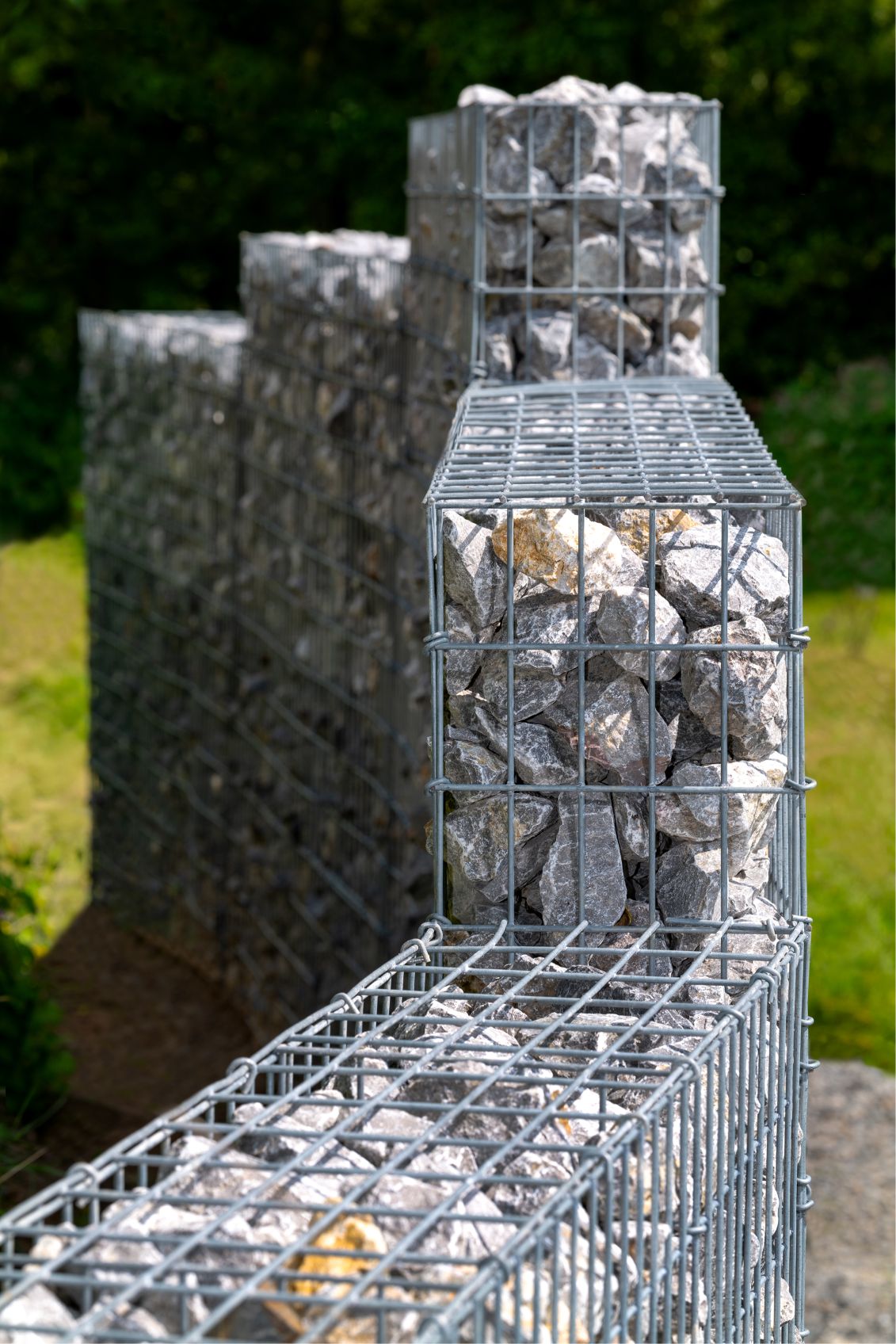

Mit der Gabionen- Steinwand Typ EDG bieten wir Ihnen eine kostengünstige Lösung als Sicht-, Wind und Lärmschutz an. Auch für optische Akzente ist die Steinwand variabel und flexibel einsetzbar.

Technische Beschreibung

Die Gabionen-Steinwand wird vor Ort aufgebaut und mit Steinen befüllt. Um die Standfestigkeit der Steinwand zu gewährleisten, müssen als erstes die Pfosten im maximalen Abstand von 150 cm mindestens 60 cm tief in Betoneinzelfundamente gesetzt werden. (Länge des Pfostens: Oberkante von gedachter Steinwand minus 10 cm plus Bodeneinstand). Im Anschluss daran werden die Bodengitter von 25 cm Breite über die Pfosten gestülpt, die Frontgitter, die rückwertigen Gitter und die Seitengitter untereinander mit C-Klammern alle 10 cm verschlossen.
Um ein Ausbuchten der Gitter durch die Steinfüllung zu verhindern, werden dann im maximalen Abstand von ca. 40 cm Distanzhalter an den Kreuzungspunkt der Gitter befestigt. Nun kann das Füllmaterial passend zur Maschung 5x10 cm (Korngröße > Maschenweite, mindestens 60 mm) in die Steinwand eingefüllt werden.

Zubehör

  • Distanzhalter

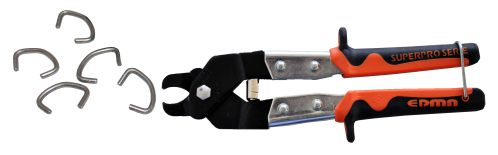

  • Handzange mit C-Klammern
Oberfläche

Die Gabionengitter werden aus einem Drahtmaterial mit einer Zink-Alu-Legierung hergestellt. Diese Legierung sorgt für eine hohe Korrosionsbeständigkeit. Die kathodische Wirkung (Verschluss nach Beschädigung ) wurde so erhöht, dass eine eigenständige, in der Materialwahl begründete Regeneration eventueller Beschädigungen, die durch das Befüllen, den Transport oder Biegebeanspruchung entstanden sind, erfolgt.

Detail Informationen

­

Gabionzaun Steinwand EDG

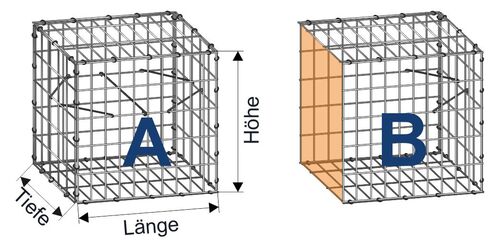

Länge x Breite x Höhe in m Korb Gittermattengröße - Anzahl Distanz-halter C-Klammern Pfosten Pfostenlänge

0,50x0,25x0,50 A
  • 0,50x0,50 - 2St.
  • 0,50x0,25 - 4St.
 1 55 1 1,00
  B
  • 0,50x0,50 - 2St.
  • 0,50x0,25 - 3St.
 1 40 1 1,00
0,50x0,25x1,00 A
  • 1,00x0,25 - 2St.
  • 0,50x0,50 - 4St.
  • 0,50x0,25 - 2St.
 2 85 1 1,50
  B
  • 1,00x0,25 - 1St.
  • 0,50x0,50 - 4St.
  • 0,50x0,25 - 2St.
 2 60 1 1,50
0,50x0,25x1,50 A
  • 1,00x0,25 - 2St.
  • 0,50x0,50 - 6St.
  • 0,50x0,25 - 5St.
 3 120 1 2,00
  B
  • 1,00x0,25 - 1St.
  • 0,50x0,50 - 6St.
  • 0,50x0,25 - 4St.
 3 80 1 2,00
0,50x0,25x2,00 A
  • 1,00x0,25 - 4St.
  • 0,50x0,50 - 8St.
  • 0,50x0,25 - 3St.
 4 150 1 2,50
  B
  • 1,00x0,25 - 2St.
  • 0,50x0,50 - 8St.
  • 0,50x0,25 - 3St.
 4 100 1 2,50
1,00x0,25x0,50 A
  • 1,00x0,50 - 2St.
  • 1,00x0,25 - 2St.
  • 0,50x0,25 - 2St.
 2 75 1 1,00
  B
  • 1,00x0,50 - 2St.
  • 1,00x0,25 - 2St.
  • 0,50x0,25 - 1St.
 2 60 1 1,00
1,00x0,25x1,00 A
  • 1,00x1,00 - 2St.
  • 1,00x0,25 - 4St.
 4 95 1 1,50
  B
  • 1,00x1,00 - 2St.
  • 1,00x0,25 - 3St.
 4 70 1 1,50
1,00x0,25x1,50 A
  • 1,00x1,00 - 2St.
  • 1,00x0,50 - 2St.
  • 1,00x0,25 - 5St.
  • 0,50x0,25 - 2St.
 6 140 1 2,00
  B
  • 1,00x1,00 - 2St.
  • 1,00x0,50 - 2St.
  • 1,00x0,25 - 4St.
  • 0,50x0,25 - 1St.
 6 100 1 2,00
1,00x0,25x2,00 A
  • 1,00x1,00 - 4St.
  • 1,00x0,25 - 7St.
 8 160 1 2,50
  B
  • 1,00x1,00 - 4St.
  • 1,00x0,25 - 5St.
 8 110 1 2,50
2,00x0,25x0,50 A
  • 2,00x0,50 - 2St.
  • 2,00x0,25 - 2St.
  • 0,50x0,25 - 2St.
 4 115 2 1,00
  B
  • 2,00x0,50 - 2St.
  • 2,00x0,25 - 2St.
  • 0,50x0,25 - 1St.
 4 100 2 1,00
2,00x0,25x1,00 A
  • 1,00x0,50 - 2St.
  • 1,00x0,25 - 2St.
  • 0,50x0,25 - 2St.
 8 135 2 1,50
  B
  • 2,00x1,00 - 2St.
  • 2,00x0,25 - 2St.
  • 1,00x025 - 1St.
 8 110 2 1,50
2,00x0,25x1,50 A
  • 2,00x1,00 - 2St.
  • 2,00x0,50 - 2St.
  • 2,00x0,25 - 3St.
  • 1,00x0,25 - 2St.
  • 0,50x0,25 - 2St.
 12 200 2 2,00
  B
  • 2,00x1,00 - 2St.
  • 2,00x0,50 - 2St.
  • 2,00x0,25 - 3St.
  • 1,00x0,25 - 1St.
  • 0,50x0,25 - 1St.
 12 160 2 2,00
2,00x0,25x2,00 A
  • 2,00x1,00 - 4St.
  • 2,00x0,25 - 5St.
 16 220 2 2,50
  B
  • 2,00x1,00 - 4St.
  • 2,00x0,25 - 4St.
 16 170 2 2,50
